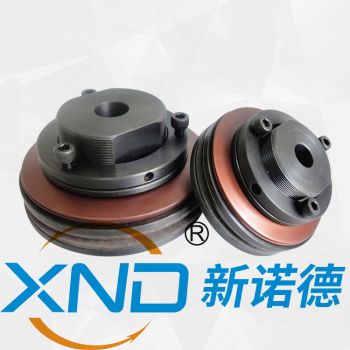

- XND-RTL系列 摩擦片式扭力限制器(安全离合器)
扭力限制器又称 离合器、 联轴器，常用于安装在动力传动的主、被动侧之间，当发生过载故障时（扭矩超过设定值），扭矩限制器便会产生分离，从而 保护了驱动机械（如电机、减速机、伺服马达）以及负载，常见形式为：磨擦式扭力限制器以及滚珠式扭力限制器。

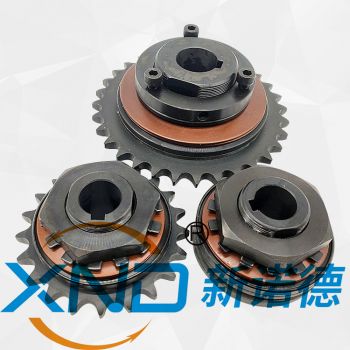

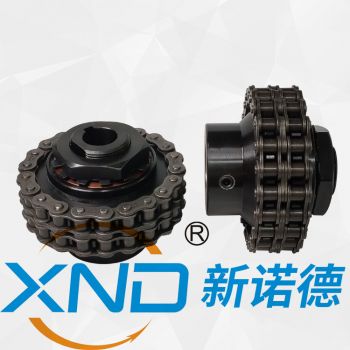

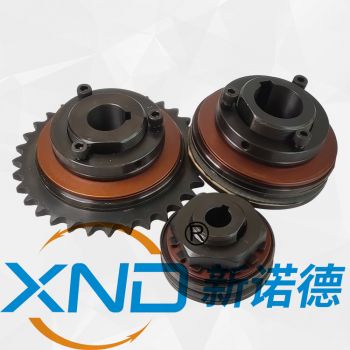

扭力限制器的安装结构形式有：轴-轴、轴-法兰、轴-同步带轮、轴-链轮、轴-齿轮、轴-带轮等。
扭力限制器(联轴器)是一种保护装置。在机器出现故障时，它以滑动的方式限制传动系统传动，保护器械设备。主要应用在印刷设备，电池工业，铁屑输送机，输送生产线，分割器等等.
零件名称 : 1. 主体
2. 摩擦片 3. 衬环 4 压板
5. 碟型弹簧 6. 导向压板 7.调节螺母 8. 调节螺栓 9. 锁紧螺钉 10.止退垫片 RTL50至RTL178的尺寸表
规格 扭距范围 内孔 大孔径 衬环长度 衬环外径 元件配合孔径 D DH L I T t S (Max) A C 调节螺母 调节螺栓 琐紧螺钉 重量
(kg)RTL50-1
0.3 ~ 1.0
8
14
3.8
6
30
-0.020
-0.04130
+0.033
050
24
29
6.5
1.6
2.5
7
-
36
M24 P1.0
-
-
0.248
RTL50-2
0.7 ~ 2.0
0.256
RTL65-1
0.7 ~ 2.8
10
22
6
8
41
-0.025
-0.05041
+0.039
065
35
48
16
4
3.2
9
4
50
M35 P1.5
-
M5
0.721
RTL65-2
1.4 ~ 5.5
0.739
RTL89-1
2.0 ~ 7.6
17
25
6 8 9.5 14.5
49
-0.025
-0.05049
+0.039
089
42
62
19
4
3.2
16
5
65
M42 P1.5
-
M6
2.417
RTL89-2
3.5 ~ 15.2
2.477
RTL127-1
4.8 ~ 21.4
20
42
6 8 9.5 14.5
74
-0.030
-0.06074
+0.046
0127
65
76
22
6
3.2
16
6
-
M65 P1.5
M8 P1.0 3pcs
M8
3.692
RTL127-2
9.0 ~ 42.9
3.858
RTL178-1
11.8 ~ 58.1
30
64
8 9.5 14.5 17 22
105
-0.036
-0.071105
+0.054
0178
95
98
24
7
3.2
29
6.5
-
M95 P1.5
M10 P1.25 3pcs
M10
9.033
RTL178-2
22.8 ~ 111
9.436
小链轮齿数和衬环宽度 规格
元件孔径(mm)
链轮节和齿数
9.525-06B
12.7-08B
15.875-10B
19.05-12B
25.4-16B
31.75-20B
38.1-24B
链轮 小齿数
衬环宽度(mm)
链轮 小齿数
衬环宽度(mm)
链轮 小齿数
衬环宽度(mm)
链轮 小齿数
衬环宽度
(mm)
链轮 小齿数
衬环宽度(mm)
链轮 小齿数
衬环宽度(mm)
链轮 小齿数
衬环宽度(mm)
RTL50
30
20
3.8
16
6
RTL65
41
20
6
17
8
RTL89
49
26
6
21
8
18
9.5
15
14.5
RTL127
74
35
6
29
8
25
9.5
19
14.5
RTL178
105
39
8
33
9.5
26
14.5
21
17
18
22
