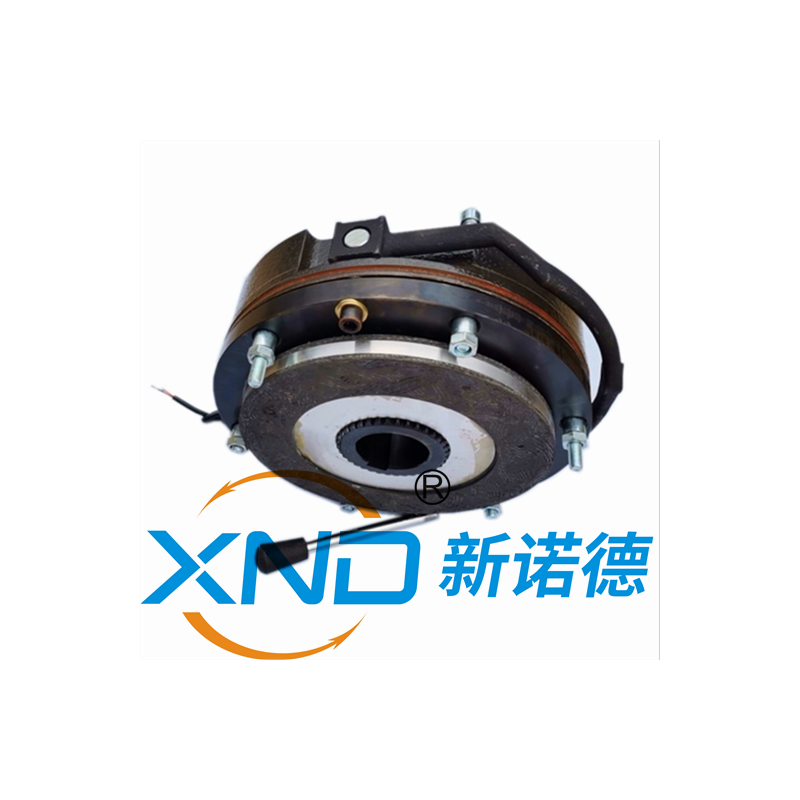

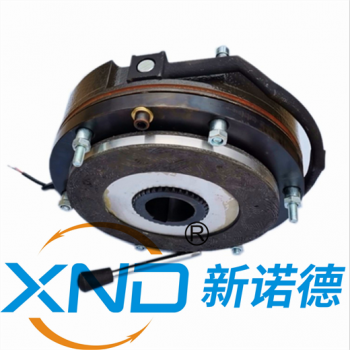

XND-BN型电磁安全制动器

型号： P6152AAC858CF7
品牌： XND-新诺德

销售价：
会员价： 最低起 更多会员价
市场价：
商品评分： (共0人评论)

数量： -+
我要询价

商品详情

品牌：XND-新诺德
所属分类：失电制动器-电磁抱闸
商品编号：G6152AAC858CAF

<div style="text-align: center;">XND-BN型 电磁安全制动器</div><div style="text-align: center;">
<img src="http://xinnuode.com/public/images/6d/06/e4/2c1ae3f407bec35f391ef3a48c4aa2a5c0a09576.png?1632807552#h"></div><div style="text-align: left;">型号：BN-06/BN-08/BN-10/BN-12/BN-14/BN-16/BN-18/BN-20/BN-25/BN-30 电压：DC96V；
用途
本系列电磁失电制动器是通电电磁吸合，断电时，弹簧加压，实现摩擦制动，可与微电机配套。用于冶金、化工、建筑、食品、机床、包装等机械中，以及断电时（防险）制动等场合。该制动器结构紧凑、安装方便、适用性广、噪声低、工作频次高、动作灵敏、制动可靠，是理想的自动化执行元件。
 使用条件
本系列制动器在下列条件下能可靠的工作
1.空气相对湿度不超过85%;
2.周围介质中，无足以腐蚀金属和破坏绝缘的气体和尘埃；
3.摩擦片表面不得有油污和杂质；
4.绝缘等级为B级，防护等级为IP23，电压波动范围不超过+5%和-15%；
5.工作气隙：安装时保证气隙 δ ；
6.安装方式：轴向水平安装，轴向垂直安装；
7.工作方式：间歇式工作，连续式工作。
 产品结构和工作原理：
（结构图）
失电电磁制动器 有两个摩擦表面，轴6通过平键与花键套4联接，花键套4通过花键与摩擦盘组件3联接。当定子1断电时，弹簧7所产生的力作用在衔铁2上，将轴带动旋转的摩擦盘组件3紧紧夹在衔铁2与盖板5之间，从而产生制动力矩。此时，在衔铁与定子之间产生一个间隙Z。需要放松制动时，定子接通直流电，所产生的磁场吸引衔铁向定子移动，衔铁移动时压缩弹簧，此时摩擦盘组件被松开，制动解除（在带盖板的制动器中，制动力矩的大小可通过调整环进行调整）。

安装示意图：
安装说明
1、如果在装配时没有可供利用的摩擦面，则需采用安装法兰或摩擦盘6，如图所示。
2、将齿式轴套4装在轴5上，并轴向固定，轴套与安装面间的距离通常为0.5—1mm，以免防碍轴的转动。这个间隙避免了在轴向运动很大的情况下轴套与摩擦对偶面的碰撞。注意不要强力敲击轴套或倾斜安装。为避免轴套轴向窜动，请在轴上用C型弹簧挡圈固定。
3、将转子3装在齿式轴套4上。装配时就将转子与轴套齿形对正，轻轻推入，严禁敲击。为了防止运转噪音，在装配时可在轴套渐开线齿形间涂硅胶密封，再装入转子。
4、将固定螺钉10插入定子7的孔中，并与相应的摩擦面联接。
5、拆下运输支架。
6、检查间隙。
7、摩擦面切忌被润滑油或润滑脂污染。
8、通电。


手动释放柄的安装
1、手动释放柄可以在制动器装配后进行安装。先将带有垫片和弹簧的螺栓插进预留孔，使它穿过衔铁盘和磁铁，然后安装释放手柄，并与手柄锁轴联接。为确保手动释放手柄可靠释放，并不影响制动器的正常动作，必须确保手动释放间隙在4-5倍额定气隙“δ”的范围内。
安装注意事项
1、摩擦盘两面及衔铁表面不得有油污，必须保持清洁，否则会因磨擦力不够，无法实现制动；
2、安装时必须保证合适的气隙“δ”；要保证衔铁吸放自如，必须保证气隙“δ”大小适宜且均匀。
3、齿轮套不得有轴向窜动。
4、安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上。
5、YEJ电机用,制动器励磁线圈的额定直流电压可根据用户要求设计特殊电压。

气隙调整说明
1、在螺栓松开和断电的情况下，转动空心螺管，借助塞尺将气隙“δ”调节到额定值，注意保证整个圆周的气隙相同。气隙调整好后拧紧螺栓。
2、额定气隙“δ”会因摩损而变大。气隙过大会导致制动无法释放或制动力矩及保持力矩减少，甚至导致重大事故。所以必须定检查并重新调整气隙，注意在检查前必须断开机器的总电源。
3、气隙调整方法如下：

<img src="http://xinnuode.com/public/images/c9/6a/3c/3654017917d07f4667052ee4e223c03bad743faa.jpg?1632808615#w">

</div><div style="text-align: center;">
<img src="http://xinnuode.com/public/images/12/28/0a/5d7633c477e44a9a37afaa74841e5c263eaa82bb.jpg?1632807619#h"></div>
