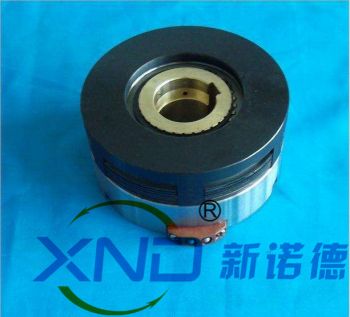

DLM3系列湿式多片无滑环电磁离合器

型号： P5F7D8DFD5FB09
品牌： XND-新诺德

销售价：
会员价： 最低起 更多会员价
市场价：
商品评分： (共0人评论)

数量： -+
我要询价

商品详情

品牌：XND-新诺德
所属分类：多片电磁离合器
商品编号：G5F7D8DFD5FAC6

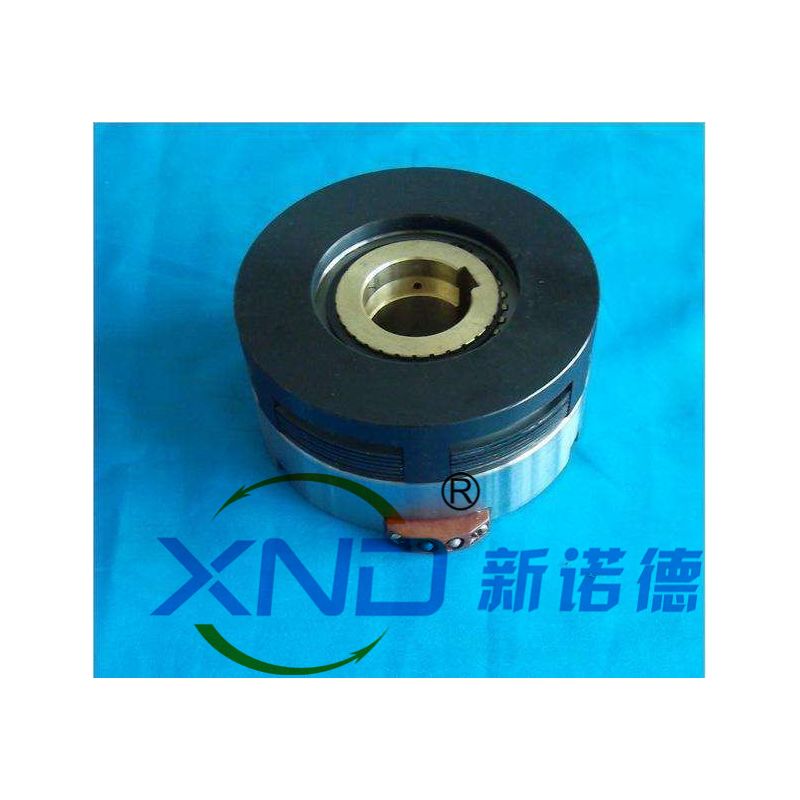

<div style="text-align: center;"><font face="Microsoft Yahei" size="6" color="#ff0000">DLM3系列 湿式多片无滑环电磁离合器</font></div><div style="text-align: center;">
<img src="http://xinnuode.com/public/images/75/79/5d/8b90f6370730451435517031cef6dbb8501c0632.jpg?1602063787#w"></div><div><div><font class="zzi">商品说明</font>
<div class="clear5" style="BORDER-BOTTOM: #cfcfcf 1px dotted"></div>
<div class="clear10"></div>
<p><strong>一、主要用途：</strong>DLM3系列为无滑环式湿式多片电磁离合器，需在有润滑的条件下工作，摩擦片损失小，使用寿命长。径向尺寸小、力矩大、可广泛用于机床、轧钢、冶金采矿、金属压延、搬运、船舶渔业等设备的机械传动系统中，起到离合、换向、变速等作用。<br/><br/><strong>二、工作条件：</strong>海拔高度不超过2000米；周围空气温度为-5°C～+40°C；周围介质中无爆炸危险且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；离合器线圈的供电电压波动不超过+5%和-15%的额定电压；摩擦片间需要有润滑油。<br/><br/><strong>三、安装：</strong>离合器安装前应清洗干净；安装是应轴向固定，如分轴安装应保持同轴度为9级；离合器工作时应向摩擦片供油，在高速运转和高频工作时，应采取轴心供油法；离合器润滑油应清洁，否则会影响其使用可靠性。</p>
<div class="clear20"></div><font class="zzi">DLM3系列主要性能参数/Main Technical Data
</font>
<div class="clear5" style="BORDER-BOTTOM: #cfcfcf 1px dotted"></div>
<div class="clear10"></div>
<table class="canshubiao" cellspacing="0" cellpadding="0" align="center" border="1">
<tbody>
<tr>
<td bgcolor="#ffffcc">产品 系列 series</td>
<td bgcolor="#ffffcc">规格 size</td>
<td bgcolor="#ffffcc">额定动力矩 N.m</td>
<td bgcolor="#ffffcc">额定静力矩 N.m</td>
<td bgcolor="#ffffcc">空载力矩 (≤) N.m</td>
<td bgcolor="#ffffcc">接通时间 (≤) S</td>
<td bgcolor="#ffffcc">断开时间 ( ≤ )S</td>
<td bgcolor="#ffffcc">额定电压 DCV</td>
<td bgcolor="#ffffcc">线圈消耗功率 (20℃) W</td>
<td bgcolor="#ffffcc">允许最高转速 r/min</td>
<td bgcolor="#ffffcc">重量 kg</td>
<td bgcolor="#ffffcc">供油流量 L/min</td></tr>
<tr>
<td bgcolor="#ffffcc" rowspan="8">DLM3</td>
<td bgcolor="#aad5ff">1.2</td>
<td bgcolor="#ccffcc">12</td>
<td bgcolor="#aad5ff">20</td>
<td bgcolor="#ccffcc">0.39</td>
<td bgcolor="#aad5ff">0.28</td>
<td bgcolor="#ccffcc">0.09</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">18</td>
<td bgcolor="#aad5ff">3500</td>
<td bgcolor="#ccffcc">1.6</td>
<td bgcolor="#aad5ff">0.2</td></tr>
<tr>
<td bgcolor="#aad5ff">2.5</td>
<td bgcolor="#ccffcc">25</td>
<td bgcolor="#aad5ff">40</td>
<td bgcolor="#ccffcc">0.40</td>
<td bgcolor="#aad5ff">0.30</td>
<td bgcolor="#ccffcc">0.09</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">21</td>
<td bgcolor="#aad5ff">3500</td>
<td bgcolor="#ccffcc">2.3</td>
<td bgcolor="#aad5ff">0.25</td></tr>
<tr>
<td bgcolor="#aad5ff">5</td>
<td bgcolor="#ccffcc">50</td>
<td bgcolor="#aad5ff">80</td>
<td bgcolor="#ccffcc">0.9</td>
<td bgcolor="#aad5ff">0.32</td>
<td bgcolor="#ccffcc">0.10</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">32</td>
<td bgcolor="#aad5ff">3000</td>
<td bgcolor="#ccffcc">3.4</td>
<td bgcolor="#aad5ff">0.40</td></tr>
<tr>
<td bgcolor="#aad5ff">10</td>
<td bgcolor="#ccffcc">100</td>
<td bgcolor="#aad5ff">160</td>
<td bgcolor="#ccffcc">1.80</td>
<td bgcolor="#aad5ff">0.35</td>
<td bgcolor="#ccffcc">0.14</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">38</td>
<td bgcolor="#aad5ff">3000</td>
<td bgcolor="#ccffcc">5</td>
<td bgcolor="#aad5ff">0.65</td></tr>
<tr>
<td bgcolor="#aad5ff">16</td>
<td bgcolor="#ccffcc">160</td>
<td bgcolor="#aad5ff">250</td>
<td bgcolor="#ccffcc">2.40</td>
<td bgcolor="#aad5ff">0.37</td>
<td bgcolor="#ccffcc">0.14</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">50</td>
<td bgcolor="#aad5ff">2500</td>
<td bgcolor="#ccffcc">6.2</td>
<td bgcolor="#aad5ff">0.65</td></tr>
<tr>
<td bgcolor="#aad5ff">25</td>
<td bgcolor="#ccffcc">250</td>
<td bgcolor="#aad5ff">400</td>
<td bgcolor="#ccffcc">3.50</td>
<td bgcolor="#aad5ff">0.40</td>
<td bgcolor="#ccffcc">0.18</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">61</td>
<td bgcolor="#aad5ff">2200</td>
<td bgcolor="#ccffcc">8.2</td>
<td bgcolor="#aad5ff">1.0</td></tr>
<tr>
<td bgcolor="#aad5ff">40</td>
<td bgcolor="#ccffcc">400</td>
<td bgcolor="#aad5ff">630</td>
<td bgcolor="#ccffcc">5.60</td>
<td bgcolor="#aad5ff">0.42</td>
<td bgcolor="#ccffcc">0.20</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">72</td>
<td bgcolor="#aad5ff">2000</td>
<td bgcolor="#ccffcc">14.3</td>
<td bgcolor="#aad5ff">1.0</td></tr>
<tr>
<td bgcolor="#aad5ff">63</td>
<td bgcolor="#ccffcc">630</td>
<td bgcolor="#aad5ff">1000</td>
<td bgcolor="#ccffcc">9.00</td>
<td bgcolor="#aad5ff">0.45</td>
<td bgcolor="#ccffcc">0.25</td>
<td bgcolor="#aad5ff">24</td>
<td bgcolor="#ccffcc">83</td>
<td bgcolor="#aad5ff">1800</td>
<td bgcolor="#ccffcc">21</td>
<td bgcolor="#aad5ff">1.2</td></tr></tbody></table></div>
<div class="clear20"></div><font class="zzi">安装示意图及总装图/Diagrammatic Sketch of
Installation：</font></div><p><font class="zzi"><br/></font></p><div><font class="zzi"><font class="zzi">外形与安装尺寸Over and Installation Dimensions</font>
<div class="clear5" style="BORDER-BOTTOM: #cfcfcf 1px dotted"></div>
<div class="clear10"></div>
<table class="canshubiao" cellspacing="0" cellpadding="0" align="center" border="1">
<tbody>
<tr>
<td bgcolor="#ffffcc" rowspan="2">规格 size</td>
<td bgcolor="#ffffcc" colspan="8">径向尺寸 Radial Demensions</td>
<td bgcolor="#ffffcc" colspan="5">轴向尺寸 Axial Demensions</td></tr>
<tr>
<td bgcolor="#ffffcc">D1</td>
<td bgcolor="#ffffcc">D2</td>
<td bgcolor="#ffffcc">D</td>
<td bgcolor="#ffffcc">d</td>
<td bgcolor="#ffffcc">b</td>
<td bgcolor="#ffffcc">φ</td>
<td bgcolor="#ffffcc">e</td>
<td bgcolor="#ffffcc">h</td>
<td bgcolor="#ffffcc">L</td>
<td bgcolor="#ffffcc">L1</td>
<td bgcolor="#ffffcc">L2</td>
<td bgcolor="#ffffcc">s</td>
<td bgcolor="#ffffcc">t</td></tr>
<tr>
<td bgcolor="#ffffcc">1.2</td>
<td bgcolor="#aad5ff">86</td>
<td bgcolor="#ccffcc">50</td>
<td bgcolor="#aad5ff">20</td>
<td bgcolor="#ccffcc">17</td>
<td bgcolor="#aad5ff">4X6</td>
<td bgcolor="#ccffcc">20</td>
<td bgcolor="#aad5ff">6</td>
<td bgcolor="#ccffcc">21.8</td>
<td bgcolor="#aad5ff">51</td>
<td bgcolor="#ccffcc">44.5</td>
<td bgcolor="#aad5ff">5.5</td>
<td bgcolor="#ccffcc">3.5</td>
<td bgcolor="#aad5ff">6</td></tr>
<tr>
<td bgcolor="#ffffcc">2.5</td>
<td bgcolor="#aad5ff">96</td>
<td bgcolor="#ccffcc">56</td>
<td bgcolor="#aad5ff">25</td>
<td bgcolor="#ccffcc">22</td>
<td bgcolor="#aad5ff">6</td>
<td bgcolor="#ccffcc">25</td>
<td bgcolor="#aad5ff">8</td>
<td bgcolor="#ccffcc">27.3</td>
<td bgcolor="#aad5ff">57</td>
<td bgcolor="#ccffcc">51.5</td>
<td bgcolor="#aad5ff">5.5</td>
<td bgcolor="#ccffcc">3.5</td>
<td bgcolor="#aad5ff">6</td></tr>
<tr>
<td bgcolor="#ffffcc">5</td>
<td bgcolor="#aad5ff">113</td>
<td bgcolor="#ccffcc">65</td>
<td bgcolor="#aad5ff">30</td>
<td bgcolor="#ccffcc">26</td>
<td bgcolor="#aad5ff">8</td>
<td bgcolor="#ccffcc" style="text-align: center;">30</td>
<td bgcolor="#aad5ff">8</td>
<td bgcolor="#ccffcc">32.3</td>
<td bgcolor="#aad5ff">63</td>
<td bgcolor="#ccffcc">56</td>
<td bgcolor="#aad5ff">5</td>
<td bgcolor="#ccffcc">3.5</td>
<td bgcolor="#aad5ff">8</td></tr>
<tr>
<td bgcolor="#ffffcc">10</td>
<td bgcolor="#aad5ff">133</td>
<td bgcolor="#ccffcc">75</td>
<td bgcolor="#aad5ff">40</td>
<td bgcolor="#ccffcc">35</td>
<td bgcolor="#aad5ff">10</td>
<td bgcolor="#ccffcc">40</td>
<td bgcolor="#aad5ff">12</td>
<td bgcolor="#ccffcc">42.3</td>
<td bgcolor="#aad5ff">68</td>
<td bgcolor="#ccffcc">59</td>
<td bgcolor="#aad5ff">6.5</td>
<td bgcolor="#ccffcc">5.5</td>
<td bgcolor="#aad5ff">8</td></tr>
<tr>
<td bgcolor="#ffffcc">16</td>
<td bgcolor="#aad5ff">145</td>
<td bgcolor="#ccffcc">85</td>
<td bgcolor="#aad5ff">45</td>
<td bgcolor="#ccffcc">40</td>
<td bgcolor="#aad5ff">12</td>
<td bgcolor="#ccffcc">45</td>
<td bgcolor="#aad5ff">14</td>
<td bgcolor="#ccffcc">47.4</td>
<td bgcolor="#aad5ff">70</td>
<td bgcolor="#ccffcc">61.5</td>
<td bgcolor="#aad5ff">6.5</td>
<td bgcolor="#ccffcc">5.5</td>
<td bgcolor="#aad5ff">10</td></tr>
<tr>
<td bgcolor="#ffffcc">25</td>
<td bgcolor="#aad5ff">166</td>
<td bgcolor="#ccffcc">110</td>
<td bgcolor="#aad5ff">50</td>
<td bgcolor="#ccffcc">45</td>
<td bgcolor="#aad5ff">12</td>
<td bgcolor="#ccffcc">50</td>
<td bgcolor="#aad5ff">14</td>
<td bgcolor="#ccffcc">52.4</td>
<td bgcolor="#aad5ff">78.5</td>
<td bgcolor="#ccffcc">68</td>
<td bgcolor="#aad5ff">7.5</td>
<td bgcolor="#ccffcc">5.5</td>
<td bgcolor="#aad5ff">10</td></tr>
<tr>
<td bgcolor="#ffffcc">40</td>
<td bgcolor="#aad5ff">192</td>
<td bgcolor="#ccffcc">110</td>
<td bgcolor="#aad5ff">60</td>
<td bgcolor="#ccffcc">54</td>
<td bgcolor="#aad5ff">14</td>
<td bgcolor="#ccffcc">60</td>
<td bgcolor="#aad5ff">16</td>
<td bgcolor="#ccffcc">62.2</td>
<td bgcolor="#aad5ff">91</td>
<td bgcolor="#ccffcc">79.5</td>
<td bgcolor="#aad5ff">8</td>
<td bgcolor="#ccffcc">6</td>
<td bgcolor="#aad5ff">10</td></tr>
<tr>
<td bgcolor="#ffffcc">63</td>
<td bgcolor="#aad5ff">212</td>
<td bgcolor="#ccffcc">125</td>
<td bgcolor="#aad5ff">70</td>
<td bgcolor="#ccffcc">62</td>
<td bgcolor="#aad5ff">16</td>
<td bgcolor="#ccffcc">70</td>
<td bgcolor="#aad5ff">20</td>
<td bgcolor="#ccffcc">74.3</td>
<td bgcolor="#aad5ff">109</td>
<td bgcolor="#ccffcc">96.5</td>
<td bgcolor="#aad5ff">9.5</td>
<td bgcolor="#ccffcc">7</td>
<td bgcolor="#aad5ff">10</td></tr></tbody></table></font></div><p><font class="zzi"><br/></font></p><p><br/></p><p><br/></p>
